Co je to hliníkový pletený drát a kde se běžně používá

Výrobci hliníkových pletených drátů jsou ústředním bodem dodávek flexibilních, lehkých vodičů pro širokou škálu aplikací pro napájení a uzemnění. Splétáním mnoha jemných hliníkových pramenů do plochých nebo kulatých copů vytvářejí výrobci vodiče, které odolávají únavě kovu, odvádějí teplo účinněji než pevné tyče a snižují hmotnost systému tam, kde záleží na každém kilogramu. Tyto produkty se objevují v rozvodnách jako flexibilní sběrnicové propojky, v solárních polích a EV jako vysokoproudé propojení a uvnitř automatizačních, námořních a spotřebitelských zařízení, kde je opakovaný pohyb a korozivní prostředí rutinou. Pečlivá kontrola průměru pramene, žíhání, napětí opletu a povrchové úpravy – včetně elektrického pocínování v případě potřeby – definuje výkon, který uvidíte v provozu, zatímco běžné způsoby instalace, jako je hydraulické lisování a šroubové spoje, zajišťují odolné spoje s nízkým odporem.

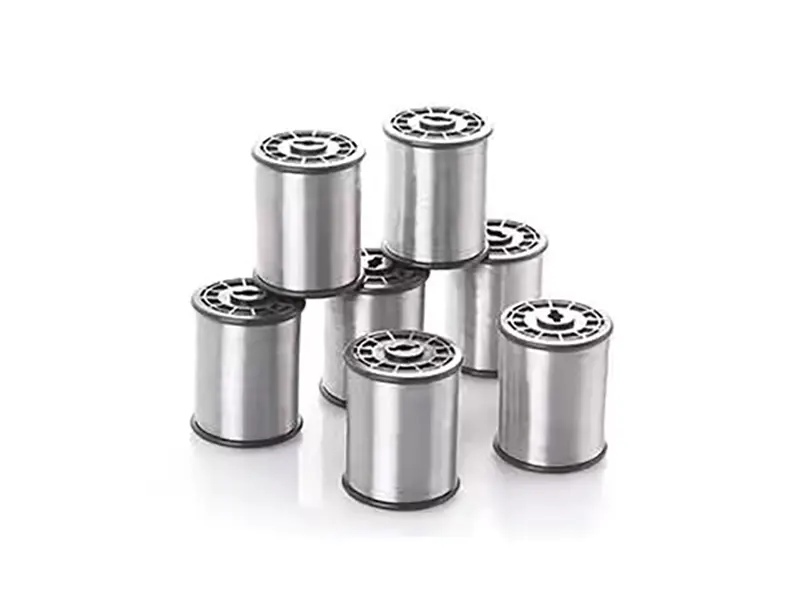

Co je Hliníkový pletený drát

Hliníkový pletený drát je pružný elektrický vodič vyrobený tkaním mnoha tenkých hliníkových vláken do ploché pásky nebo kulaté struktury podobné lanu. Namísto použití jednoho pevného kusu kovu přemění proces opletení stovky nebo tisíce jemných hliníkových drátů na jediný, měkký, vysoce ohebný produkt, který stále vede silný proud s velmi malým odporem.

Opletení mu dává tři velké výhody oproti běžnému plnému drátu nebo kabelu:

• Dokáže se ohnout milionkrát, aniž by se zlomil (ideální pro vše, co se pohybuje).
• Zůstává mnohem lehčí než měděné opletení se stejným proudem.
• Hliník přirozeně tvoří tenkou, houževnatou oxidovou vrstvu, která jej chrání před korozí ve vlhkém nebo slaném prostředí.

V Kunliwelding vyrábíme ploché i kulaté hliníkové splétané dráty v široké škále velikostí, od malých částí používaných uvnitř spotřebičů až po těžké pásky, které přenášejí tisíce ampérů v elektrárnách.

Pochopte, proč pletená struktura všechno mění

Obrázek, jak se snaží přetrhnout jednu silnou hliníkovou tyč v polovině ohýbáním tam a zpět. Již po několika desítkách cyklů kov opracováním ztvrdne a praskne. Nyní si představte, že stejný průřez rozdělíte na několik stovek pramenů tenkých jako vlasy a spojíte je dohromady. Když se cop ohne, každý jednotlivý pramen se musí posunout jen o malou vzdálenost, takže žádný z nich nikdy nedosáhne bodu únavy. Toto jednoduché přerozdělení napětí je důvodem, proč správně vyrobený hliníkový oplet může vydržet miliony ohybových cyklů a stále vypadat jako zcela nový.

Otevřená vazba také vytváří přirozené vzduchové kanály mezi prameny. Teplo, které by se nahromadilo uvnitř pevného vodiče, snadno uniká, což znamená, že oplet je při stejném zatížení znatelně chladnější. V mnoha instalacích je tato dodatečná tepelná rezerva rozdílem mezi komponentou, která vydrží dvacet let, a komponentou, která předčasně selže.

Každodenní instalace si většina lidí nikdy nevšimne

Vejděte do jakékoli průmyslové rozvodny nebo sestavy rozváděčů středního napětí a téměř jistě uvidíte ploché hliníkové oplety používané jako flexibilní propojky sběrnic a zemnící pásy. Plochý tvar jim umožňuje úhledně přiléhat k přípojnicím a vlastní pružina absorbuje nízkofrekvenční vibrace z blízkých transformátorů, aniž by tento pohyb přenášela na šroubové spoje.

U solárních instalací na střeše nebo na zemi se řetězce panelů připojují ke slučovacím boxům pomocí hliníkových opletených vodičů. Během dne se montážní stojany zahřívají a roztahují; v noci chladnou a stahují se. Pevné spoje by přenesly tyto síly přímo na modulové spojovací krabice a případně by popraskaly pájené spoje. Oplet se jednoduše ohne se strukturou a ochrání křehčí části systému.

Uvnitř elektrických vozidel – ať už jde o osobní automobily, autobusy nebo dodávky – tvoří tlusté kulaté hliníkové výplety vysokoproudé cesty mezi bateriemi, měniči a hnacími motory. Každý kilogram odstraněný z kabelového svazku se přímo promítne do dalšího jízdního dosahu a hliníkové opletení poskytuje stejnou prostorovou kapacitu jako měď při zhruba poloviční hmotnosti.

Tovární automatizační linky jsou dalším místem, kde se hliníkový pletený drát stal nepostradatelným. Šestiosé roboty, ukládací stroje a automatizované svařovací buňky všechny směrují energii a signály prostřednictvím energetických řetězců nebo kabelových tras, které se ohýbají milionkrát za rok. Uvnitř těchto řetězů najdete svazky hliníkového opletu, často chráněného tenkým extrudovaným pouzdrem, které se hladce ohýbá při každém pohybu ramene robota.

Námořní aplikace plně využívají přirozené odolnosti hliníku proti korozi. Jachty, komerční rybářská plavidla, pobřežní zásobovací čluny a dokonce i výletní lodě používají hliníkové pletené popruhy pro propojení baterií, startovací obvody, spojení mezi sekcemi trupu a uzemnění navigačního zařízení. Solný sprej, který by rychle zničil nechráněnou měď, jednoduše způsobí, že hliník vytvoří tenkou, tvrdou oxidovou vrstvu, která zastaví další útoky.

I uvnitř běžných domácích spotřebičů platí stejný princip v menším měřítku. Pračka, která vibruje po podlaze prádelny, kompresor chladničky, který se tisíckrát ročně zapíná a vypíná, klimatizační kondenzační jednotka, která sedí venku za deště a horka – to vše spoléhá na krátké hliníkové opletení, které udržuje svorky motoru těsné i přes neustálé otřesy.

Detailní pohled na konkrétní prostředí

Způsoby připojení, kterým instalátoři důvěřují

Většina našich zákazníků provádí trvalé spoje hydraulickým lisováním. Trubkový výstupek se nasune na vyčištěný konec opletu a stlačí se sadou matrice, která nutí měkký hliník proudit do každého vroubkování uvnitř hlavně. Hotový spoj je plynotěsný, svařovaný za studena a nepovolí se ani po desetiletích teplotních cyklů.

V místech s omezeným prostorem montéři často prorazí nebo vyvrtají otvor přímo skrz ploché opletení a přišroubují jej k přípojnici pomocí vysoce pevného hardwaru a pružných podložek Belleville. Podložky udržují konstantní tlak, když se materiály roztahují a smršťují, což zajišťuje, že kontaktní odpor zůstane nízký po celou dobu životnosti zařízení.

Pájení je možné se správným tavidlem a technikou, zejména u pocínovaných verzí, ale krimpování zůstává preferovanou metodou pro připojení napájení, protože je rychlejší, opakovatelnější a nevyžaduje žádné dodatečné čištění.

Tepelný výkon v reálných instalacích

Protože povrch opletení je výrazně vyšší než u pevného vodiče stejného průřezu, dochází ke konvekčnímu a radiačnímu chlazení mnohem efektivněji. Testy, které provádíme ve firmě, běžně ukazují, že teplota stoupá o deset až dvacet stupňů nižší než u ekvivalentních pevných hliníkových nebo měděných tyčí, když vedou stejné proudy pod širým nebem. Tento okraj se stává obzvláště cenným uvnitř uzavřených panelů, kde je přirozené proudění vzduchu omezené.

Vznikající a rychle rostoucí aplikace

Infrastruktura nabíjení elektrických vozidel vytvořila zcela nové vzorce poptávky. Veřejné rychlonabíjecí stanice používají zatahovací kabelové cívky, které se vysouvají a zasouvají tisíckrát za den. Uvnitř těchto navijáků tlusté hliníkové opletené vodiče zvládají mechanické ohýbání, které by během týdnů zničilo jakýkoli pevný kabel.

Vývojáři větrné energie nyní specifikují hliníkové opletení pro vedení systému vybočení a sklonu, protože gondola se nepřetržitě otáčí tak, aby čelila větru, a lopatky upravují sklon při každé otáčce. Tradiční kabeláž by se zkroutila do záhuby; oplet se jednoduše ohne bez akumulace torzní energie.

Velká datová centra budují systémy sběrnic, které vedou stovky metrů skrz budovy, které se v průběhu času mírně usazují a posouvají. Pevné sekce sběrnice jsou spojeny širokými hliníkovými opletenými kompenzátory, které tiše absorbují veškerý pohyb a nikdy nevyžadují údržbu.

Kolejové a tramvajové systémy spojují vagony s těžkými hliníkovými opletenými propojkami, které přenášejí trakční zpětný proud, zatímco odpružení se kloubí po nerovných kolejích. Kombinace vysoké proudové kapacity a nízké hmotnosti činí hliník přirozenou volbou.

Koncertní prostory, veletržní sály a dočasná venkovní pódia visí nad hlavou rozvodné kabely. Posádky potřebují podavače, které se rychle navíjejí, váží málo a odolávají zauzlování po opakované manipulaci. Lehké hliníkové opletení do značné míry nahradilo těžší měděné kabely v profesionálních turistických soupravách.

Výběr správné konfigurace

Kulatý cop dostupný v široké škále velikostí, přizpůsobený různým aplikacím.

Možnosti plochého copu jsou také rozsáhlé, vhodné pro různé požadavky na šířku i tloušťku.

Materiály zahrnují holý hliník nebo elektrolyticky pocínované povrchy, které poskytují zvýšenou ochranu proti korozi a usnadňují pájení.

Nabízíme volitelné roztažitelné polyesterové nebo nylonové návleky, které zvyšují odolnost proti oděru a zvyšují životnost.

Naše výrobky se dodávají v předem nařezaných délkách buď se zvlněnými oky nebo vrtanými konci, což zajišťuje, že jsou připraveny k okamžité instalaci.

Řekněte nám provozní proud, očekávaný počet ohybových cyklů, okolní podmínky a prostorová omezení a my vám doporučíme přesnou konstrukci, která poskytne desítky let bezproblémové služby.

Dlouhodobá spolehlivost je zabudována, není přidána později

Každá fáze našeho procesu je navržena s ohledem na jeden cíl: jakmile je oplet nainstalovaný, nikdo by o tom už nikdy neměl přemýšlet. Průměr pramene a teplota žíhání jsou řízeny tak, aby materiál zůstal měkký po celou dobu své životnosti. Napětí opletu a délka položení jsou udržovány konstantní, takže vazba se nikdy nerozevře a nevyvolá oděr. Závěrečná kontrola zachytí jakoukoli povrchovou vadu před zabalením a odesláním produktu.

Při specifikaci hliníkového opletu pro projekt se obraťte na výrobce, kteří přizpůsobí konstrukční detaily dané aplikaci: zvolte vhodný průřez, povrchovou úpravu a konečnou úpravu pro očekávané proudy, ohybové cykly, okolní podmínky a dostupný prostor. Správně vyrobené opletení snižuje nároky na údržbu tím, že se přizpůsobuje tepelné roztažnosti, vibracím a nepřetržitému pohybu bez zvýšení kontaktního odporu a je k dispozici s volitelnými otěrovými návleky nebo předem připevněnými oky pro instalaci typu plug-and-play. Pokud můžete poskytnout provozní proud, očekávaný pracovní cyklus, vystavení prostředí a montážní omezení, může výrobce doporučit konfiguraci opletení, která je v souladu s těmito požadavky a podporuje dlouhodobou provozuschopnost.
