Jak si vybrat hliníkový svařovací drát pro prodej v průmyslu?

Výběr nesprávného přídavného kovu pro svařování hliníku nevede vždy k okamžitému selhání. Někdy svar drží – ale po několika měsících po únavovém zatížení praskne. Někdy projde vizuální kontrolou, ale pod NDT vykazuje poréznost. A někdy spoj jednoduše nedosahuje mechanických vlastností, které návrh vyžaduje, což je nedostatek, který se projeví až tehdy, když je konstrukce uvedena do skutečných provozních podmínek. Pro inženýry a nákupní týmy hodnotící Aluminium Welding Wire for Sale není označení slitiny vytištěné na cívce nepodstatným detailem specifikace – určuje, jak se hotový svar chová při zátěži, v korozivním prostředí a v teplotních cyklech, které vyžadují skutečné průmyslové aplikace.

K čemu se používá hliníkový svařovací drát?

Hliníkový přídavný drát se spotřebovává během procesu svařování ke spojení hliníkových základních materiálů. Tave se do svarové lázně vedle základního kovu a přispívá k mechanickým vlastnostem spoje, odolnosti proti korozi a odolnosti proti prasklinám. Složení přídavného drátu není identické se základním kovem – je formulováno tak, aby kompenzovalo změny, ke kterým dochází při tavení a opětovném tuhnutí hliníku, zejména tendenci určitých hliníkových slitin praskat během chladící fáze svařování.

Drát se používá ve svařovacích procesech MIG (GMAW) a TIG (GTAW), přičemž ve velkoobjemové průmyslové výrobě dominují aplikace hliníkového svařovacího drátu MIG díky rychlosti procesu a automatizační kompatibilitě, kterou svařování MIG nabízí.

Běžná odvětví používající hliníkový svařovací drát

Rozsah aplikací je široký, ale mezi průmyslová odvětví se značnou spotřebou a jasně diferencovanými požadavky na slitiny patří:

• Námořní výroba — lodní trupy, palubní konstrukce, pobřežní plošiny a námořní vybavení, kde je primárním požadavkem na výkon odolnost proti korozi slanou vodou
• Výroba automobilů — panely karoserie, součásti podvozku, díly zavěšení a výměníky tepla, kde snížení hmotnosti řídí přijetí hliníku a pevnost svarů je kritickým faktorem bezpečnosti
• Konstrukční a architektonická výroba — komerční budovy, mosty, kolejová vozidla a modulární konstrukce, kde záleží jak na estetice, tak na strukturální integritě
• Tlakové nádoby a potrubí — zařízení pro chemické zpracování a průmyslová zařízení, kde integrita svaru pod tlakem a vystavení procesním chemikáliím definuje bezpečný provoz
• Letectví a obrana — konstrukční součásti, u nichž je určujícím technickým požadavkem poměr pevnosti k hmotnosti

Proč je výběr důležitý pro kvalitu svaru

Slitina přídavného drátu ovlivňuje více než jen chemii svaru. Ovlivňuje:

• Citlivost na horké trhliny — zda svarový kov tuhne bez praskání podél hranic zrn
• Mechanická pevnost hotového spoje — která může být nižší nebo vyšší než základní kov v závislosti na volbě výplně
• Odolnost proti korozi v provozu — zejména v prostředích vystavených působení chloridů, cyklické vlhkosti nebo kontaktu s chemikáliemi
• Kompatibilita zpracování po svařování — zda může být spoj tepelně zpracován, eloxován nebo potažen bez nepříznivých účinků
• Podávání drátu v aplikacích MIG — měkčí slitiny mohou nekonzistentně procházet systémy vložek navrženými pro tvrdší drát, což ovlivňuje stabilitu oblouku a konzistenci svaru

Jak vybrat správný typ slitiny

Proces výběru slitiny hliníku je řízen především svařovaným základním materiálem a požadavky na provedení hotového spoje. Žádný jednotlivý přídavný drát neslouží pro každou aplikaci svařování hliníku stejně dobře – každá slitina přináší kompromisy, které se jasně vyřeší až po definování případu použití.

Přehled srovnání 5356 vs 4943 vs 5183

Tyto tři slitiny představují odlišné přístupy ke kompromisu mezi pevností, korozí a praskáním, který definuje výběr hliníkového plniva.

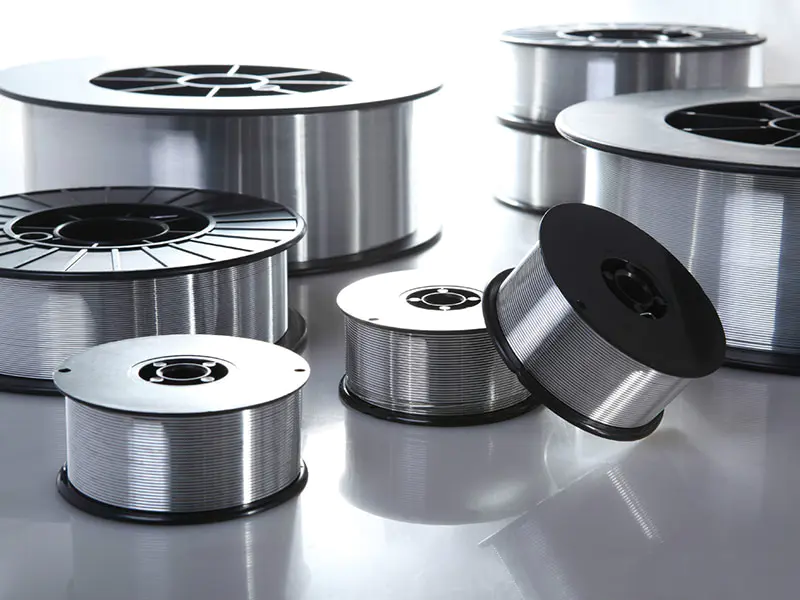

5356 slitinový hliníkový drát je plnivo na bázi hořčíku, které se široce používá v obecných průmyslových svařovacích aplikacích. Obsah hořčíku poskytuje pevnou mechanickou pevnost ve svařeném stavu a dobrou odolnost proti korozi v mořském a venkovním prostředí. Svařuje čistě na mnoha základních slitinách řady 5xxx a nabízí spolehlivou posuvnost v aplikacích MIG. Omezením je jeho citlivost na provoz při zvýšených teplotách – 5356 se nedoporučuje pro aplikace, kde bude svar vystaven trvalým teplotám nad určitou prahovou hodnotu, protože se může časem stát náchylný ke senzibilizaci a praskání korozí pod napětím.

4943 Hliníkový svařovací drát je relativně novější slitina, která řeší mezeru mezi zavedenými rodinami 4043 a 5356. Kombinuje obsah křemíku (z rodiny 4xxx) pro zlepšenou odolnost proti praskání a podávání s přidaným hořčíkem, který zvyšuje mechanické vlastnosti po svařování blíže k úrovni 5356. Výsledkem je plnivo, které se svařuje hladce než 5356 na základních slitinách citlivých na trhliny a zároveň poskytuje pevnější spoje než standardní 4043. Pro automobilové konstrukční součásti – zejména ty, které zahrnují základní slitiny řady 6xxx – se 4943 stává stále více specifikovanou volbou, protože snižuje riziko praskání za tepla při zachování mechanického výkonu, který spoje kritické pro bezpečnost vyžadují.

5183 Aluminium Mig Wire sedí na konci spektra hliníkových plniv s vysokou pevností. S vyšším obsahem hořčíku než 5356 vyvine větší pevnost v tahu v naneseném svarovém kovu. To z něj činí specifikovanou volbu pro konstrukční aplikace, kde je hlavním požadavkem pevnost svaru – velké konstrukční konstrukce, dopravní zařízení a námořní konstrukce nesoucí značné zatížení. Kompromisem je, že 5183 může být náročnější na podávání v aplikacích MIG kvůli své relativní měkkosti a vyžaduje více pozornosti na stav vložky a výběr hnacího válce, aby se udrželo konzistentní podávání po delší výrobní série.

Pevnost, odolnost proti korozi a kompatibilita

Pochopení toho, jak se tyto tři slitiny řadí v klíčových výkonnostních dimenzích, pomáhá objasnit, kdy je každá vhodná:

Pevnost v tahu ve stavu po svařování obecně následuje: 5183 nad 5356, 5356 nad 4943 a 4943 nad standardem 4043. Samotné hodnocení pevnosti však neurčuje správnou volbu – plnivo, které vytváří pevnější svar, ale představuje riziko praskání za tepla, není vhodné pro aplikaci.

Odolnost proti korozi v mořském prostředí upřednostňuje slitiny 5xxx (5356 a 5183) před slitinami 4xxx obsahujícími křemík. Hořčík v plnivech 5xxx přispívá k vytvoření více ochranné vrstvy oxidu ve slané vodě a vlhkém prostředí. Pro jakoukoli aplikaci s expozicí chloridům je vhodnou skupinou 5356 nebo 5183; 4943 a 4043 jsou méně vhodné pro trvalé námořní služby.

Kompatibilita se základnou slitiny jsou klíčovým filtrem v jakémkoli procesu výběru:

• Základní slitiny řady 5xxx (jako je 5052, 5083, 5086) jsou obvykle svařovány s plnivem 5356 nebo 5183
• Základní slitiny řady 6xxx (jako je 6061, 6063, 6082) jsou citlivé na praskliny a jsou svařovány buď 4943 nebo 4043, aby se snížilo riziko praskání za tepla
• Smíšené spoje mezi základními slitinami 5xxx a 6xxx vyžadují pečlivý výběr výplně – v některých konfiguracích lze použít 5356, ale 4943 stále více pokrývá tento požadavek v automobilových aplikacích

Hliníkový svařovací drát pro různé typy projektů

Námořní aplikace

Mořský hliníkový svařovací drát musí upřednostňovat odolnost proti korozi slanou vodou před ostatními výkonnostními faktory. Trupy, vybavení paluby, konstrukční rámy a sestavy palivových nádrží v mořském prostředí čelí neustálému vystavení vodě a vzduchu obsahujícímu chloridy – což je kombinace, která způsobuje rychlou degradaci slitin, které postrádají dostatečnou odolnost proti korozi v oblasti svaru.

Pro námořní výrobu:

• Slitiny na bázi 5083 a 5086 jsou standardní v konstrukci trupu pro jejich vlastní odolnost vůči mořské korozi
• 5356 plnicí drát slouží jako běžný námořní hliníkový svařovací drát pro mnoho konstrukčních námořních spojů – udržuje korozní vlastnosti kompatibilní se základní slitinou a poskytuje dostatečnou pevnost pro konstrukční aplikace
• 5183 výplň je určen pro vysoce zatížené konstrukční námořní aplikace, kde požadavky na pevnost svaru překračují požadavky 5356
• Vyhněte se plnivům rodiny 4xxx v námořních konstrukčních aplikacích – obsah křemíku nenabízí profil odolnosti proti korozi, který námořní služby vyžadují

Svařovací proces při výrobě lodí je často MIG kvůli požadavkům na objem výroby, což znamená, že vedle výkonu slitiny je praktickým hlediskem také podávání drátu. Jak 5356, tak 5183 se v dobře udržovaných sestavách MIG napájejí adekvátně, ačkoli 5183 vyžaduje více pozornosti na stav vložky.

Automobilové aplikace

Automobilové svařování hliníku představuje jiný soubor požadavků. Snížení hmotnosti konstrukcí vozidel vedlo k širokému přijetí slitin řady 6xxx – zejména 6061 a 6082 – pro komponenty karoserie v bílé barvě, konstrukce podvozku a prvky zavěšení. Tyto slitiny jsou při svařování citlivé na trhliny a výběr plniva je zásadní pro zamezení vzniku trhlin za tepla ve spojích, které při provozu přenášejí dynamické únavové zatížení.

Pro automobilové konstrukční svařování:

• 4943 Hliníkový svařovací drát has become the preferred filler for welding 6xxx series automotive alloys — it reduces hot cracking sensitivity while delivering stronger joints than standard 4043
• 4043 se nadále používá pro nekonstrukční nebo méně namáhané automobilové spoje, kde je přijatelná mírně nižší pevnost a prioritou je hladký vzhled svaru
• 5356 lze použít na některé automobilové aplikace zahrnující základní materiály řady 5xxx, ale nedoporučuje se pro základní slitiny řady 6xxx kvůli riziku praskání za tepla

Automobilová výrobní prostředí také kladou vysoké požadavky na podávání drátu a konzistenci oblouku kvůli objemům výroby a automatizovaným svařovacím systémům. Výhodou 4943 oproti 5356 v těchto systémech je praktická úvaha, která ovlivňuje přijetí slitiny nezávisle na metalurgických argumentech.

Strukturální a těžká výroba

Pro konstrukční výrobu – kolejová vozidla, rozsáhlé komerční konstrukce, rámy průmyslových zařízení – se požadavky na výkon liší více než v námořním nebo automobilovém kontextu a výběr plniva závisí konkrétněji na kombinaci základní slitiny a zatěžovacím stavu.

Všeobecné pokyny pro konstrukční svařování hliníku:

• 5356 pokrývá většinu konstrukčních aplikací zahrnujících základní slitiny řady 5xxx s požadavky na střední pevnost
• 5183 je vhodné, když se pevnost svaru musí blížit pevnosti základní slitiny nebo ji musí odpovídat pevnosti – vysoce zatížené konstrukční spoje, svary hlavního nosníku nebo spoje v seizmicky exponovaných konstrukcích
• 4943 je správnou volbou, když se slitiny řady 6xxx podílejí na konstrukčních aplikacích – nabízejí odolnost proti prasklinám s vyšší pevností než 4043

Kategorie vysoce pevného hliníkového svařovacího drátu – efektivně 5183 v aplikacích MIG – je stále více specifikována v projektech dopravní infrastruktury, kde strukturální redundance nemůže kompenzovat nekvalitní svary.

Srovnání vedle sebe: 5356 vs 4943 vs 5183

Co by měly nákupní týmy zvážit při výběru zdrojů?

Výběr technické slitiny je pouze částí rozhodnutí o nákupu. Pro průmyslové nákupčí, kteří hodnotí dodavatele hliníkového svařovacího drátu, několik dalších faktorů ovlivňuje, zda specifikovaný drát funguje konzistentně ve výrobě.

Konzistence jednotlivých šarží je skutečným problémem výroby. Drát, který se liší složením, čistotou povrchu nebo rozměrovou tolerancí mezi výrobními šaržemi, vnáší do procesu svařování variabilitu – variabilitu, která se projevuje jako nestabilita oblouku, poréznost nebo nekonzistentní mechanické vlastnosti naneseného svaru. Dodavatelé s dokumentovaným řízením kvality a systémy sledování šarží toto riziko snižují.

Stav povrchu drátu přímo ovlivňuje kvalitu oblouku při svařování MIG. Hliníkový drát je citlivý na akumulaci povrchových oxidů a zbytky maziva při tažení. Drát, který byl nesprávně skladován nebo s ním bylo manipulováno bez adekvátní ochrany obalu, může způsobit povrchovou kontaminaci, která způsobí poréznost a nestabilitu oblouku.

Specifikace cívky a balení musí odpovídat používanému podávacímu systému. Průměr drátu, rozměry cívky a velikost jádra musí odpovídat konfiguraci hnacího válce a vložky na svařovacím zařízení. Nesprávné navíjení vytváří problémy s podáváním, které jsou někdy diagnostikovány jako problémy se slitinou nebo zařízením, když je hlavní příčinou nesoulad ve specifikaci balení.

Certifikační dokumentace a dokumentace shody může být vyžadována pro postupy svařování v regulovaných průmyslových odvětvích – námořní klasifikace, kvalifikace dodavatele pro automobilový průmysl, kódy pro strukturální svařování a výroba tlakových nádob – to vše má požadavky na dokumentaci, které musí být dodavatel drátu schopen podporovat.

Rozhodnutí o výběru: Praktická cesta rozhodování

Kupujícím a technikům, kteří provádějí výběr plnicího drátu, pomáhá strukturovaná rozhodovací sekvence vyhnout se běžným chybám:

1. Identifikujte základní slitinu nebo kombinaci slitin – jedná se o primární filtr, který určuje, která plniva jsou metalurgicky kompatibilní
2. Posuďte citlivost spoje na trhliny — slitiny na bázi 6xxx a odlišné spoje vyžadují výplně odolné proti prasklinám (4943 nebo 4043); Základní slitiny 5xxx jsou obecně tolerantnější k 5356 a 5183
3. Definujte korozní prostředí — mořská a venkovní expoziční prostředí upřednostňují plniva 5xxx; vnitřní nebo kontrolovaná prostředí jsou tolerantnější k výplním 4xxx
4. Stanovte požadavek na pevnost – musí se svar přiblížit pevnosti obecného kovu, nebo je vzhledem ke konstrukci spoje přijatelný výplň s nižší pevností?
5. Zvažte svařovací proces a výrobní prostředí – produkční prostředí MIG s dlouhými linkami musí brát v úvahu podávatelnost; Aplikace TIG jsou na to méně citlivé
6. Projděte si všechny použitelné postupy svařování nebo požadavky certifikace – potvrďte, že vybraný plnič je schválen pro příslušnou specifikaci postupu svařování

Spojení výběru a nákupu

Výběr hliníkového plnicího drátu je technické rozhodnutí s přímými důsledky pro nákup. Slitina, která se hodí pro aplikaci, nemusí být snadno dostupná z místních zdrojů a dodavatel s nízkou cenou může postrádat konzistenci šarže nebo dokumentaci, kterou regulovaná aplikace vyžaduje. Základem je správný výběr – přizpůsobení typu slitiny základnímu materiálu, provoznímu prostředí a mechanickým požadavkům. Dalším krokem je nalezení dodavatele, který je schopen dodávat tuto slitinu konzistentně s dokumentací odpovídající kvality a balením vhodným pro výrobní prostředí. Pro průmyslové nákupčí a svářečské inženýry hodnotící korozivzdorný hliníkový svařovací drát, možnosti vysoké pevnosti nebo specifické slitiny jako 5356, 4943 a 5183 pro aplikace svařovacích drátů MIG, Hangzhou Kunli Welding Materials Co., Ltd. nabízí ucelenou řadu hliníkových plničů s technickou podporou a stálostí kvality, kterou průmyslová výroba vyžaduje. Pokud vaše aktuální specifikace zahrnuje některou z těchto slitin nebo porovnáváte možnosti pro novou aplikaci, je produktivním výchozím bodem pro konverzaci o zdrojích oslovení základní slitiny, designu spoje a servisního prostředí.
