Jak 4943 hliníkový svařovací drát řeší ztrátu pevnosti po svařování

Inženýři pracující s tepelně zpracovatelnými hliníkovými slitinami problém dobře znají. Základní materiál je dodáván se specifikovanou pevností v tahu. Výroba pokračuje. Svary vypadají čistě. Testování po svařování nebo provedení servisu však odhalilo, že oblast spoje – a tepelně ovlivněné zóny, které ji obklopují – jsou výrazně slabší než zbytek konstrukce. U nosných aplikací tato mezera mezi jmenovitou pevností materiálu a skutečným výkonem spoje vytváří buď nadměrné technické náklady, nebo skutečné strukturální riziko. Hliníkový svařovací drát 4943 byl vyvinut speciálně pro řešení této mezery: přídavný kov, který zlepšuje mechanickou výkonnost po svaření ve spoji ve srovnání se staršími recepturami, a přitom si zachovává chování při zpracování, díky němuž jsou křemíkové výplně praktické pro použití ve výrobních svařovacích prostředích.

Proč hliník po svařování ztrácí pevnost

Metalurgický mechanismus za změkčením po svařování

Chcete-li zjistit, co dělá ER4943, pomůže vám podívat se na to, proč hliník slábne v zóně svaru. Odpověď spočívá ve způsobu zpevnění tepelně zpracovatelných hliníkových slitin.

Slitiny jako 6061, 6082 a 6063 dosahují svých mechanických vlastností procesem precipitačního vytvrzování. Během tepelného zpracování se jemné částice zpevňujících fází – typicky sloučeniny hořčíku a silicidu – vysrážejí v hliníkové matrici a brání dislokačnímu pohybu, což je to, co ve skutečnosti vytváří pevnost v atomárním měřítku.

Při působení svařovacího tepla se v okolním kovu dějí dvě věci:

• V samotné svarové lázni — kov se taví a znovu tuhne a struktura, kterou tvoří, závisí na chemii výplňového kovu
• V tepelně ovlivněné zóně (HAZ) — kov se netaví, ale dosahuje dostatečně vysokých teplot, aby rozpustil zpevňující precipitáty zpět do matrice nebo způsobil jejich zhrubnutí

Že hrubnutí a rozpouštění v HAZ je hlavním problémem. Zpevňovací částice, které dávají 6061-T6 jeho jmenovité vlastnosti, jsou narušeny teplem svařování a znovu se nevytvoří pouhým návratem na pokojovou teplotu. Výsledkem je změkčený pás na každé straně svarové housenky, který je trvale slabší než základní materiál a v dobře specifikovaném svaru i samotný svarový kov.

Nejedná se o závadu kvality v procesu svařování. Jde o základní metalurgickou odezvu tepelně zpracovatelných slitin na tepelné cykly. Otázkou je, jak to zvládnout — a tam do výpočtu vstupuje výběr přídavného kovu.

Čím se ER4943 liší od ER4043?

Změna složení, která vede k lepšímu výkonu

ER4043 je standardní Al-Si plnivo pro obecné svařování hliníku po celá desetiletí. Funguje dobře — dobrá tekutost, nízká citlivost na praskliny, široká kompatibilita s běžnými hliníkovými slitinami. Jeho omezením je, že svarový kov s převahou křemíku, který nanáší, nevytváří po svařování vysokou pevnost v tahu ani mez kluzu. Pro konstrukční aplikace, kde je pevnost spoje konstrukční proměnnou, je to skutečné omezení.

ER4943 byl vyvinut jako přímá evoluce ER4043. Základní obsah křemíku je podobný, zachovává odolnost proti praskání a tokové vlastnosti, díky kterým byla starší slitina široce přijata. Co se změnilo, je přidání kontrolované hladiny hořčíku do složení plniva.

Hořčík v hliníkovém přídavném kovu slouží jako zpevňovač pevného roztoku v naneseném svarovém kovu. Na rozdíl od čistého křemíku, který přispívá k tekutosti a odolnosti proti praskání, ale ne významně k pevnosti po svařování, hořčík zvyšuje pevnost v tahu a mez kluzu znovu ztuhlé svarové zóny. Tato kombinace – křemík pro zpracovatelnost, hořčík pro pevnost – je tím, co staví ER4943 jako výkonnější alternativu k ER4043 v aplikacích, kde záleží na mechanickém výkonu spojů.

Praktický důsledek: svar vyrobený pomocí ER4943 do základního materiálu 6061-T6 bude mít silnější svar než ekvivalentní spoj vyrobený s ER4043. Ke změkčení HAZ stále dochází – žádný přídavný kov tomu nebrání – ale samotný svarový kov je nyní pevnější a v některých případech lze spoj znovu zpevnit tepelným zpracováním po svařování, které ER4943 podporuje lépe než ER4043.

Tepelné zpracování po svařování: Výhoda umožňuje ER4943

Proč některé aplikace mohou obnovit ztracenou sílu

Pro projekty, kde je možné tepelné zpracování po svařování – a ne všechny jsou – nabízí ER4943 výhodu, kterou ER4043 nemá. Obsah hořčíku v ER4943 umožňuje návaru reagovat na umělé stárnutí (cykly tepelného zpracování T5 nebo T6) způsobem, který vytváří smysluplnou obnovu pevnosti ve spoji.

Když je svařovaná sestava po svařování vystavena umělému stárnutí, tepelný cyklus umožňuje, aby došlo k precipitačnímu vytvrzení v materiálu HAZ, který byl narušen během svařování. Současně se hořčík ve svarovém návaru ER4943 účastní precipitačních reakcí v samotném svarovém kovu a zpevňuje obě zóny.

Tato odezva není neomezená – HAZ se ve všech případech neobnoví do plné pevnosti původního základního materiálu – ale zlepšení je měřitelné a relevantní pro návrh. Pro výrobce, kteří staví s 6061 nebo 6082 a mají schopnost posvařovat sestavu, umožňuje zadání ER4943 místo ER4043 cestu obnovy, kterou starší výplň nepodporuje.

Aplikace, kde je tento přístup praktický:

• Hliníkové konstrukční rámy, kde je zpracování po svařování v peci logisticky proveditelné
• Malé až střední sestavy, které lze stárnout jako kompletní jednotky
• Součásti, které jsou následně práškově lakovány nebo lakovány procesem, který zahrnuje zahřívání – teplota vytvrzování povlaku může být navržena tak, aby se shodovala s cyklem stárnutí

Porovnání ER4943 s běžnými alternativami

Různá hliníková plniva vyhovují různým problémům a výběr by měl vyplývat spíše z toho, co aplikace skutečně vyžaduje, než ze zvyku nebo samotné dostupnosti.

ER5356 stojí v tomto kontextu za zvláštní poznámku. Jeho pevnost je vyšší než u ER4043 ve svařeném stavu a mnoho výrobců po něm sáhne, když jde o pevnost spoje. Kompromisem je citlivost na praskliny – ER5356 je náchylnější k praskání za tepla na určitých základních slitinách a neměl by se používat na tepelně zpracovatelné slitiny, kde se plánuje tepelné zpracování po svařování, protože obsah hořčíku může způsobit problémy v cyklech stárnutí. ER4943 toto omezení nenese, což je jedním z důvodů, proč je stále více přijímáno pro konstrukční aplikace na slitinách řady 6000.

Proč je tepelně ovlivněná zóna často kritickým faktorem návrhu

Jak by měli stavební inženýři přemýšlet o účinnosti spojů

Účinnost spoje — poměr pevnosti svarového spoje k pevnosti základního materiálu — je parametr návrhu, který určuje, kolik z jmenovitého výkonu základního materiálu lze skutečně použít ve svařované konstrukci. U 6061-T6 je změkčení HAZ natolik významné, že účinnost svařovaného spoje je hluboko pod hodnotou základního materiálu, bez ohledu na použitý přídavný kov.

To není důvod k opuštění hliníku. Je to důvod navrhovat s ohledem na změkčení HAZ. Stavební inženýři pracující se svařovaným hliníkem používají faktory účinnosti spojů, které toto snížení zohledňují, a podle toho dimenzují členy a umístění svarů.

Tam, kde se ER4943 mění, je počet v aplikacích, kde je cestou zatížení samotný svarový kov – nejen HAZ. U koutového svaru přenášejícího smykové zatížení nebo u svaru s plným průvarem v tahu pevnost naneseného svarového kovu přímo ovlivňuje, jak velké zatížení spoj přenáší. Silnější návar z ER4943 zvyšuje kapacitu spoje v těchto konfiguracích, i když se nelze vyhnout změkčení HAZ na obou stranách.

Pro výrobce, kteří v současné době předimenzují rozměry spoje, aby kompenzovali nízkou pevnost svarového kovu – přidáním dalších průchodů svaru, zvětšením velikosti ramen nebo přidáním výztužných desek – stojí za zvážení přechod na silnější přídavný kov jako alternativní cesta k dosažení požadované kapacity spoje.

Aplikace, kde je ztráta pevnosti zdokumentovaným výrobním problémem

Skutečné souvislosti, které vyvolávají zájem o ER4943

Zájem o pevnější hliníkové přídavné kovy není teoretický – mapuje se přímo na průmyslová odvětví, kde je pevnost po svařování trvalým technickým a kvalitativním problémem.

Konstrukce automobilů a lehkých užitkových vozidel — Bílé komponenty karoserie, pomocné rámy, příčníky a závěsné články z hliníku stále častěji vyžadují svarové spoje, které přispívají k řízení energie při nárazu. Výplň, která vytváří pevnější svarový kov, snižuje riziko poruch spoje během nárazů.

Nové kryty a zásobníky baterií energetických vozidel — Konstrukční rámy kolem bateriových sad v elektrických vozidlech jsou typicky hliníkové a svarové spoje v těchto rámech nesou jak konstrukční zatížení, tak hrají roli při ochraně baterie během kolize. Vyšší pevnost návaru přímo ovlivňuje výkon těchto spojů v situacích kritických z hlediska bezpečnosti.

Hliníkové přívěsy a přepravní zařízení — Rámy přívěsů, plošiny a podlahové systémy kontejnerů jsou opakovaně nakládány a vykládány, čímž vznikají únavové podmínky, u nichž je stálým problémem pevnost svarového spoje a odolnost proti únavě. Výrobci v tomto sektoru byli prvními uživateli ER4943 právě proto, že zlepšení únavové životnosti svarových spojů je komerčně významné.

Konstrukce průmyslových plošin a chodníků — svařované hliníkové plošiny v chemickém, ropném a plynárenském prostředí a obecně v průmyslovém prostředí přenášejí bodové zatížení od personálu, zařízení a manipulace s materiálem. Požadavky na účinnost spojů v těchto aplikacích často tlačí inženýry k řešením, která omezují naddimenzované návrhy a zároveň zachovávají bezpečnostní rezervy konstrukce.

Sportovní vybavení a rekreační stavby — rámy jízdních kol, lešení a přenosné konstrukční systémy, kde je úspora hmotnosti díky hliníku kritická a výkonnost spojů nelze ohrozit bez ovlivnění bezpečnosti výrobku.

Proces ER4943 se ve výrobě liší?

Co výrobci ve skutečnosti zažívají, když se přepnou

Přídavný kov, který zlepšuje pevnost po svaření, ale pro spolehlivé použití vyžaduje významné změny procesu, vytváří jiný druh problému. Přijetí ER4943 bylo částečně způsobeno skutečností, že nepředstavuje takovou zátěž.

Chování procesu v aplikacích MIG a TIG:

• Stabilita oblouku a chování svarové lázně jsou srovnatelné s ER4043 – operátoři obeznámení se starší slitinou obvykle nepotřebují delší rekvalifikaci nebo školení, aby dosáhli konzistentních výsledků
• Charakteristiky podávání drátu v aplikacích MIG jsou podobné – obvykle nejsou nutné žádné významné změny ve výběru vložky nebo napětí hnacího válce
• Požadavky na přípravu před svarem jsou identické – důkladné odstranění oxidů a odmaštění zůstávají zásadní pro výsledky bez pórovitosti, stejně jako u všech hliníkových přídavných kovů
• Výběr ochranného plynu se řídí standardní praxí svařování hliníku – argon nebo směsi argon-helium pro MIG, čistý argon pro TIG

Jednou oblastí, která stojí za pozornost během kvalifikace procesu, je potvrzení, že zlepšených pevnostních vlastností po svařování je dosahováno konzistentně ve výrobních podmínkách. To znamená provádění destruktivních testů na spojích výrobních vzorků během počáteční kvalifikace, nejen vizuální kontrola, protože zlepšení pevnosti není viditelné na dokončeném vzhledu svaru.

Je rozhodnutí o upgradu jednoduché?

Hodnocení, zda má ER4943 smysl pro konkrétní projekt

Ne každá aplikace svařování hliníku těží z přechodu na ER4943. Upgrade lze snadno zdůvodnit, když:

• Aplikace je na tepelně zpracovatelné slitiny řady 6000, kde složení plniva funguje dobře
• Pevnost spoje po svařování je konstrukční omezení nebo opakující se problém s kvalitou
• Tepelné zpracování po svařování je plánované nebo proveditelné a mělo by prospěch z plniva, které podporuje reakci na stárnutí
• Účinnost spoje omezuje konstrukční návrh a silnější svarový návar by snížil naddimenzovaný návrh, který se v současnosti zabudovává

Upgrade je méně přesvědčivý, když:

• Aplikace je na tepelně nezpracovatelných slitinách řady 5000, kde ER5356 nebo ER5183 jsou vhodné rodiny plniv
• Pevnost po svaření není rozhodující pro návrh – spoj je adekvátní s ER4043 a nebyl identifikován žádný problém s výkonem
• Projekt se týká tenkého materiálu, kde jsou rozhodujícími proměnnými citlivost na trhliny a chování při toku

Pro výrobce, kteří v současné době používají ER4043 na konstrukčních pracích řady 6000, poskytuje srovnávací kvalifikační test – vzorové spoje s ER4043 a ER4943 s identickými parametry, testované podle stejného standardu mechanických vlastností – konkrétní důkazy pro rozhodnutí o upgradu spíše než spoléhání se pouze na publikovaná data.

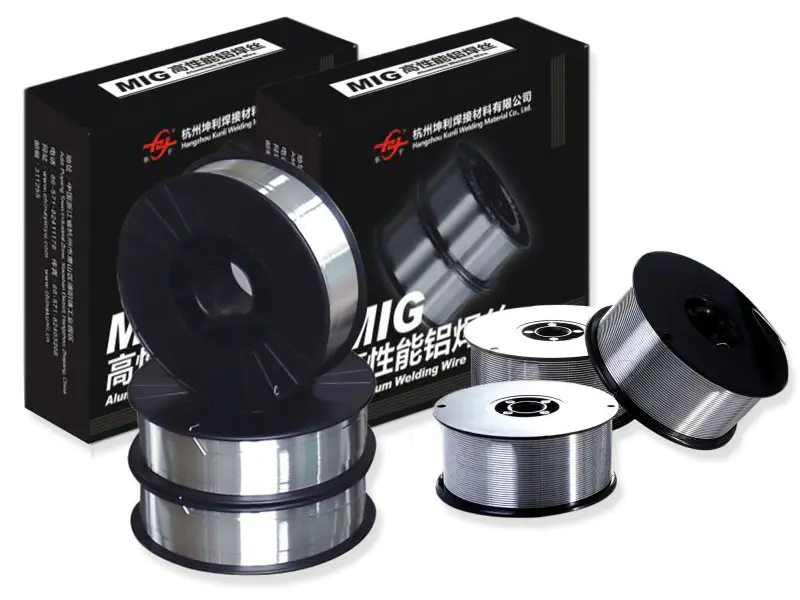

Sourcing ER4943 pro výrobní svařování

Výkon ER4943 ve výrobě závisí na přijímaném materiálu, který splňuje specifikaci slitiny konzistentně od šarže k šarži. Variace složení slitiny, kvalita povrchu drátu a balení cívek ovlivňují to, jak se plnivo chová v procesu a jak vypadají výsledné vlastnosti svaru. Hangzhou Kunli Welding Materials Co., Ltd. vyrábí výrobky z hliníkového svařovacího drátu včetně ER4943 pro průmyslové, konstrukční a přesné svařování. Jejich výroba kontroluje konzistenci cílového složení slitiny a čistotu povrchu drátu – faktory, které určují, zda je zlepšení mechanických vlastností ER4943 spolehlivě dosaženo ve výrobě, spíše než pouze v kontrolovaných testovacích podmínkách. Pokud posuzujete prodej hliníkového svařovacího drátu pro projekt konstrukční výroby, kvalifikaci nového produktu nebo průběžnou dodávku do výroby, oslovení a prodiskutování specifikací drátu, formátů balení a požadavků na aplikaci je praktickým krokem k potvrzení, že materiál, který obdržíte, bude fungovat tak, jak to specifikace vyžaduje.
